Herkunftsort: | CHINA |
---|---|
Markenname: | OUQI |
Zertifizierung: | ISO9001:2008 ISO14001:2004 |
Modellnummer: | Grundkarbidstangen |
Min Bestellmenge: | 10pc |
Preis: | negotiable |
Verpackung Informationen: | Plastikkasten/Kasten + Kartone |
Lieferzeit: | Standardprodukte in einer Woche |
Zahlungsbedingungen: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
Versorgungsmaterial-Fähigkeit: | 5000kgs pro Monat |
Material: | 6% Kobalt | ISO-Grad: | K15-k20 |
---|---|---|---|
Durchmesser: | 14mm | Leght: | 100mm |
Toleranz: | h6/h5 oder wie erforderlich | Oberflächenrauigkeit: | Ra 0,2 |
Kreisförmigkeit: | 0,02 | Gradlinigkeit: | 0,02 |
Dichte: | 14,95 | Härte: | HV30 1620 |
T.R.S: | 3200 | Korngröße: | 1,2 |
Markieren: | Örtlich festgelegte Hartmetall-Puppe,HV30 Hartmetall-Puppe 1620 |

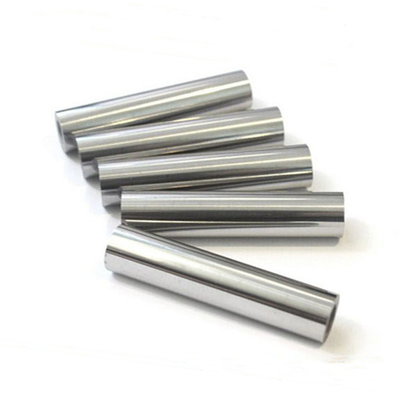

Härte 1620 mit hoher Bruchhärte 9,9 Grundkarbidstangen K15-K20
Durchmesser: 14mm h6
Länge: 100mm +0,5
Klassifikation | K15-K20 |
Co % | 6 |
WC einschließlich das Lackieren | 94 |
Dichte g/cm3 | 14,95 |
Härte HV30 | 1620 |
Bruchhärte | 9,9 |
Querabbruchstärke | 3200 |
Durchschnittliche Korngröße | 1,2 |
Durchmesser (Millimeter) | Länge (Millimeter) | Durchmesser (Millimeter) | Länge (Millimeter) | |||||
D | Toleranz | Länge | Tol. | D | Toleranz | Länge | Tol. | |
1,00 | +0/-0.006 | 330 | 0/+0.5 | 10,50 | +0/-0.011 | 330 | 0/+0.5 | |
1,50 | 330 | 0/+0.5 | 11,00 | 330 | 0/+0.5 | |||
2,00 | 330 | 0/+0.5 | 11,50 | 330 | 0/+0.5 | |||
2,50 | 330 | 0/+0.5 | 12,00 | 330 | 0/+0.5 | |||
3,00 | 330 | 0/+0.5 | 12,50 | 330 | 0/+0.5 | |||
3,50 | 330 | 0/+0.5 | 13,00 | 330 | 0/+0.5 | |||
4,00 | 330 | 0/+0.5 | 13,50 | 330 | 0/+0.5 | |||
4,50 | +0/-0.008 | 330 | 0/+0.5 | 14,00 | 330 | 0/+0.5 | ||
5,00 | 330 | 0/+0.5 | 14,50 | 330 | 0/+0.5 | |||
5,50 | 330 | 0/+0.5 | 15,00 | 330 | 0/+0.5 | |||
6,00 | 330 | 0/+0.5 | 15,50 | 330 | 0/+0.5 | |||
6,50 | 330 | 0/+0.5 | 16,00 | 330 | 0/+0.5 | |||
7,00 | 330 | 0/+0.5 | 18,00 | 330 | 0/+0.5 | |||
7,50 | 330 | 0/+0.5 | 20,00 | 330 | 0/+0.5 | |||
8,00 | +0/-0.009 | 330 | 0/+0.5 | 22,00 | 330 | 0/+0.5 | ||
8,50 | 330 | 0/+0.5 | 24,00 | 330 | 0/+0.5 | |||
9,00 | 330 | 0/+0.5 | 25,00 | +0/-0.013 | 330 | 0/+0.5 | ||
9,50 | 330 | 0/+0.5 | 28,00 | 330 | 0/+0.5 | |||
10,00 | 330 | 0/+0.5 | 30,00 | 330 | 0/+0.5 | |||
32,00 | +0/-0.016 | 330 | 0/+0.5 |
Allgemeine Toleranz für das h6 beendete feste Karbidgrundstangen | ||||||||||
Durchmesser | Toleranz μm | Länge | Toleranz | Gradlinigkeit | Toleranz | Kreisförmigkeit | Toleranzen | |||
<3,0 | -6/0 | <100,0 | +0.5/+1.0 | <4,0 | 0,07 | <3> | 2,0 Mikrometer | |||
3.0-6.0 | -8/0 | 100.0-165.0 | +1.0/+2.5 | 4.5-5.0 | 0,06 | 3,0 - 6,0 | 2,5 Mikrometer | |||
6.0-1.0 | -9/0 | 165.0-335.0 | +1.0/+6.0 | 5.5-12 | 0,05 | 6,1-10,0 | 3,0 Mikrometer | |||
10.0-18.0 | -11/0 | >12,5 | 0,04 | 10,1-18,0 | 3,5 Mikrometer | |||||
18.0-30.0 | -13/0 | 18,1 - 30,0 | 4,0 Mikrometer | |||||||
30.0-50.0 | -16/0 | 30,1 - 50,0 | 5,0 Mikrometer |
Allgemeine Toleranz für das h5 beendete feste Karbidgrundstangen | ||||||||||
Durchmesser | Toleranz μm | Länge | Toleranz | Gradlinigkeit | Toleranz | Kreisförmigkeit | Toleranzen | |||
<3,0 | -4/0 | <100,0 | +0.5/+1.0 | <4,0 | 0,07 | <3> | 2,0 Mikrometer | |||
3.0-6.0 | -5/0 | 100.0-165.0 | +1.0/+2.5 | 4.5-5.0 | 0,06 | 3,0 - 6,0 | 2,5 Mikrometer | |||
6.0-1.0 | -6/0 | 165.0-335.0 | +1.0/+6.0 | 5.5-12 | 0,05 | 6,1-10,0 | 3,0 Mikrometer | |||
10.0-18.0 | -8/0 | >12,5 | 0,04 | 10,1-18,0 | 3,5 Mikrometer | |||||
18.0-30.0 | -9/0 | 18,1 - 30,0 | 4,0 Mikrometer | |||||||
30.0-50.0 | -11/0 | 30,1 - 50,0 | 5,0 Mikrometer |
